super slicer, brim ears 설정하기
By super slicer, brim ears 설정하기
목 차
super slicer 알아보기
슈퍼 슬라이서의 전체적인 특징은 이전 글로 대신합니다.
https://github.com/supermerill/SuperSlicer
슈퍼 슬라이서 다운로드는 해당 링크를 통해서 가능합니다.
출력 시작 옵션인 skirt와 brim
출력 시작시 안정성과 안착을 도와주는 기능으로 크게 skirt와 brim이 있습니다.
두 가지의 기능은 대부분의 슬라이서에 적용이 되어있습니다.
스커트는 출력물의 외곽으로 두르기 때문에, 본 출력물을 출력하기 전에 베드의 안착과 필라멘트 압출이 정상인지를 확인하는 용도로 볼 수 있습니다.
브림은 출력물과 붙어서 출력되며, 안착 면적을 넓혀서 출력물의 이탈을 방지하는 역할을 합니다. (안착 실패 방지)
개인적으로 스커트는 사용하고 있지 않고, 브림은 가끔 사용하는데, 브립의 가장 큰 단점은 나중에 제품과 떼어내는 후가공이 필요하다는 점입니다.
슈퍼 슬라이서만의 기능, brim ears
슈퍼슬라이서에는 스커트와 브림 이외에 추가로 브림 이어스라는 기능이 있습니다.
브림은 브림인데, 귀 브림?
brim ears는 기능적으로 모서리에’만’ 브림을 적용시킵니다. 어떤 영어적 표현으로 ears를 사용하는지는 모르겠지만, 코너 브림이란 표현이 한국식으로는 더 직관적일 것 같습니다.
아무튼 브림이어스는 슈퍼슬라이서에서만 볼 수 있는 특별한 기능입니다.
브림이 있는데 브림 이어스는 왜 사용해야하나요?
앞서 말한것처럼 브림의 단점은 후가공입니다. 그리고 안착을 도와주는데 출력을 많이 하신 분들은 아시겠지만, 출력물이 가장 수축되기 쉬운부분은 모서리입니다. 수축에 의한 출력 실패를 줄이기 위해서는 최우선적으로 모서리 부분을 강력하게 안착시키는 노력이 필요합니다.
그래서 간혹 모서리에 제품이나 서포트 등을 수동으로 넣어주기도 합니다.
brim ears는 이 수동적으로 할 수 밖에 없는 작업을 자동으로 해줍니다.
여전히 후가공 부분이 남아있지만 모서리에만 필요한 만큼 생성되기 때문에 비교적 제거도 쉽습니다. 전체적으로 브림의 상위 옵션으로 볼 수 있습니다.
brim ears 적용

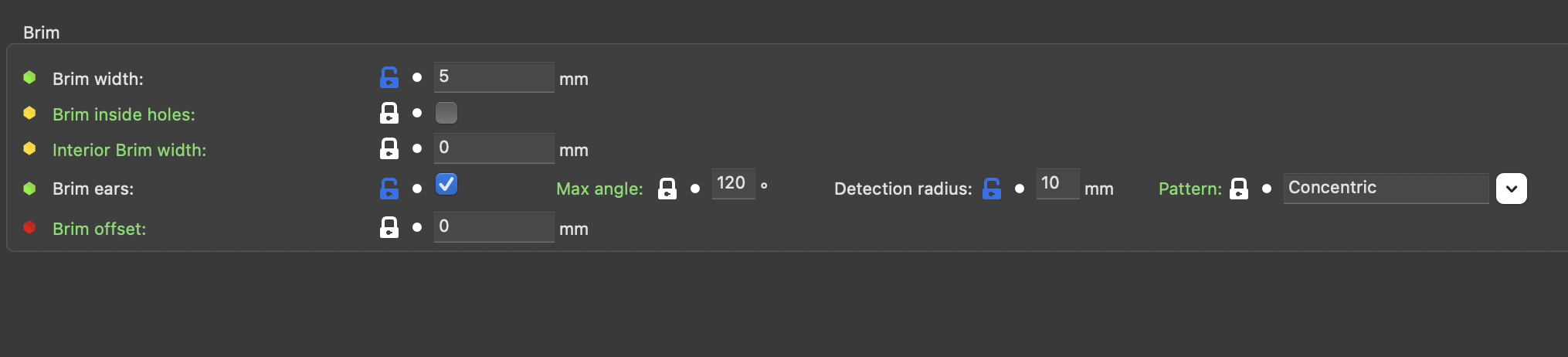

브림이어스 적용을 해보면 다음과 같습니다.

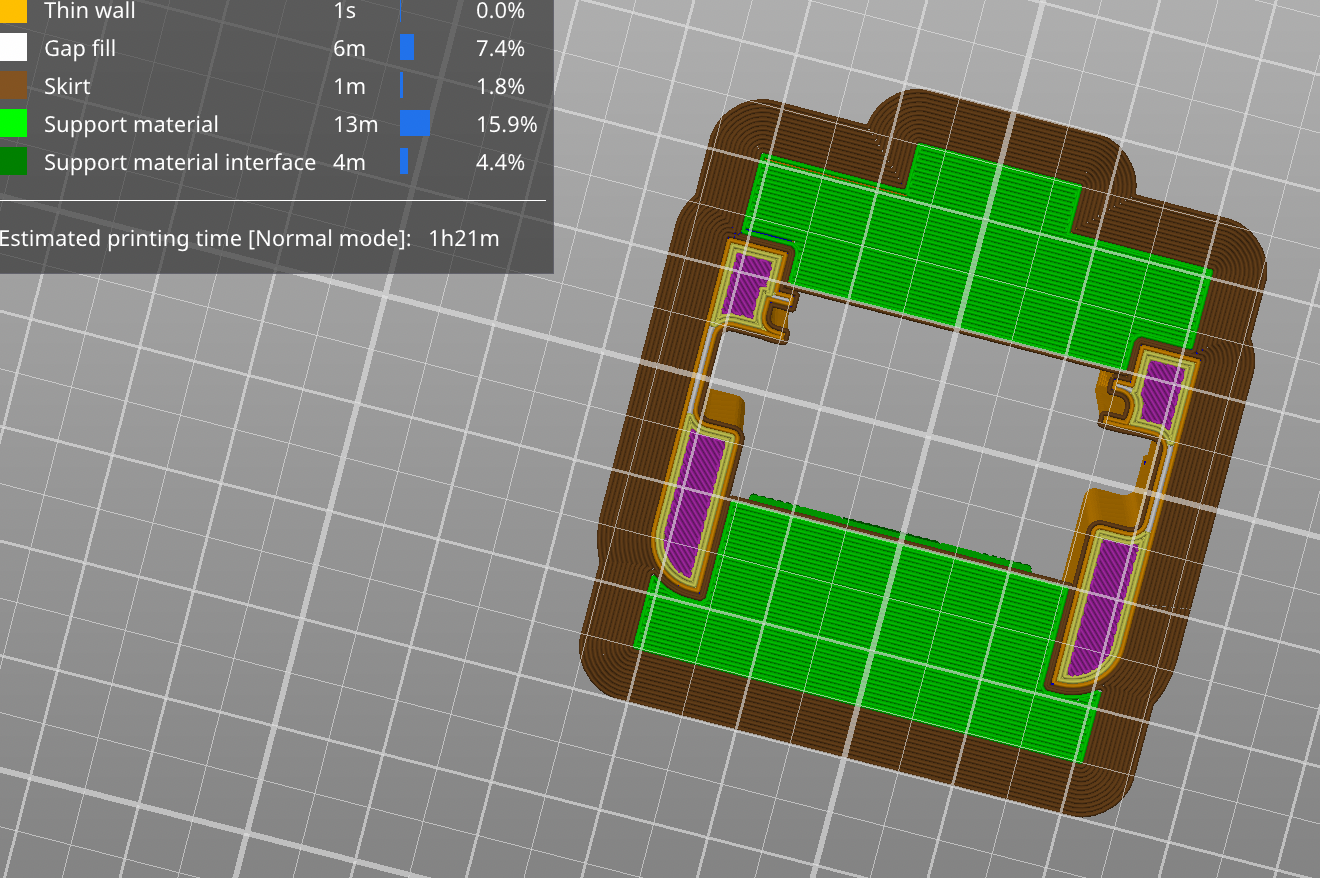

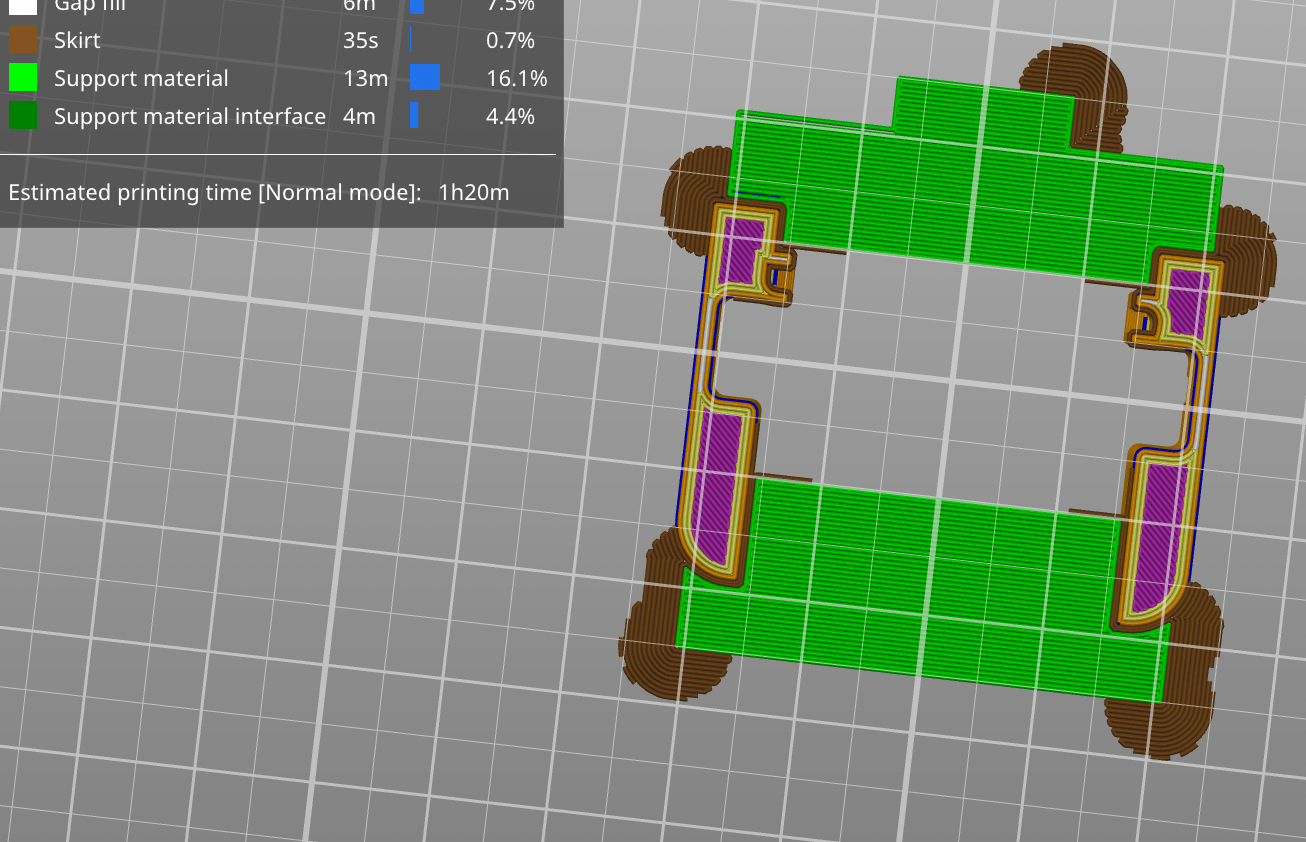

슈퍼슬라이서에서 brim ears는 skirt로 인식을 합니다. 해당 슬라이서는 5미리의 브림입니다. 모서리 부근으로 자동으로 원형의 브림 이어스가 생성되었으며, 브림에 비해 시간은 절반정도 됩니다. 드라마틱한 시간감소는 아니지만, 시간과 재료비는 절감되며, 브림의 기능에는 충실하다고 볼 수 있습니다.

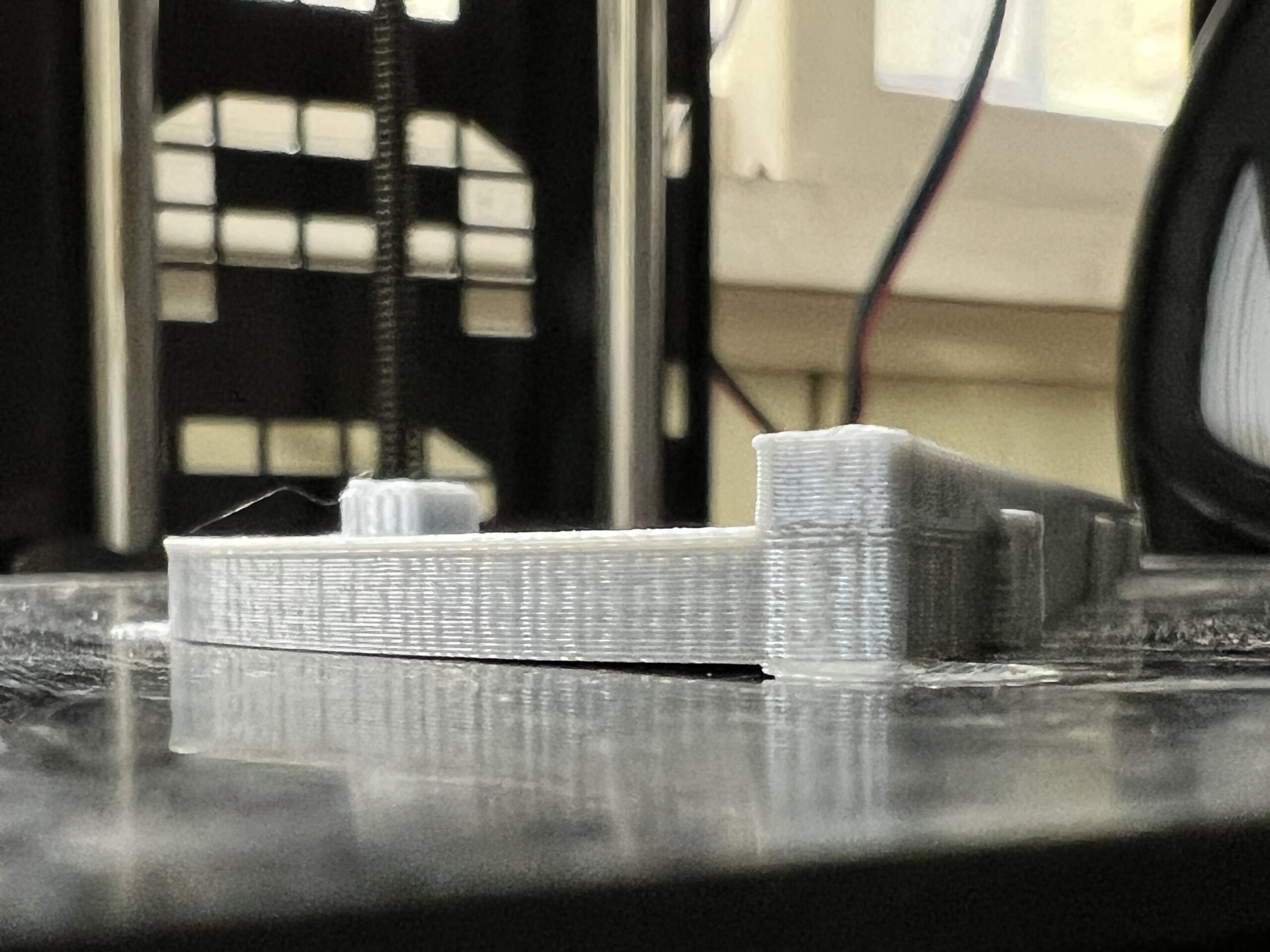

마지막 사진은 실제 출력중에 일어났던 일로 모서리의 경우 브림이어스로 붙어있지만, 중간부분은 떨어져버린 상태입니다. 이런 경우에는 수축이 매우 심한 상태로 브림을 사용해야합니다.
만약 브림이어스까지 없었다면, 완전히 말려 올라오거나 중간에 출력물과 노즐의 충돌로 출력 실패로 이어질 수 있는 상황으로 볼 수 있습니다. 브림이어스의 기능은 확실히 확인할 수 있었습니다.
